斜墊鐵的制作要求和技術參數

　　調整墊鐵_減震墊鐵_機床墊鐵廠家給大家介紹斜墊鐵制作要求和技術參數：

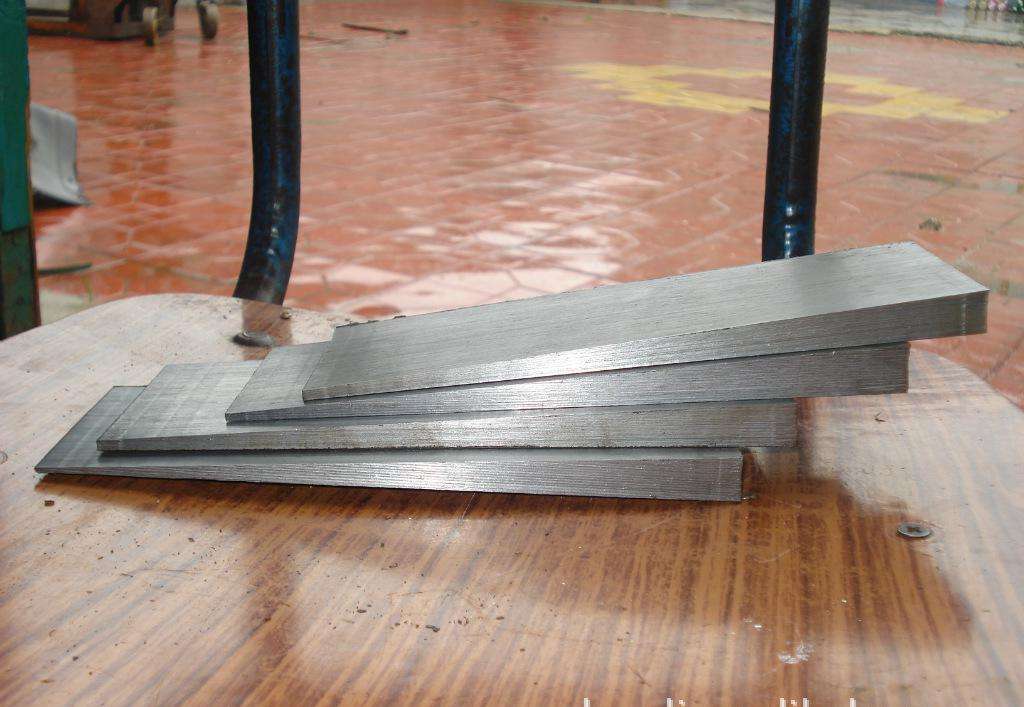

斜墊鐵一般沒有具體規格，一般是按設備重量設計圖紙，定做加工。但常用的規格有100*50；120*60；120*80；150*80；160*80；200*100；200*120；200*150；240*120；300*150等。斜墊鐵精度一般為△12.5，為一般粗糙精度斜墊鐵，△6.3為中級精度斜墊鐵，△3.2為精度斜墊鐵，△0.8為斜墊鐵（磨床磨削平面而成）。其用途是使設備在運轉過程中不發生傾斜、震動，保證設備在運轉過程中處于水平、穩定狀態，減少設備磨損，保證設備的良好運行及工件的高精度。機械設備安裝工程中斜墊鐵和平墊鐵的一般規定：

　　(1)斜墊鐵的材料可采用普通碳素鋼；平墊鐵的材料可采用普通碳素鋼或鑄鐵。

　　(2)斜墊鐵和平墊鐵的制作應符合下列要求：1.規格和尺寸，應符合附表的規定。2.厚度H可根據實際需要和材料的材質和規格確定。斜墊鐵的斜度宜為1/10～1/20；對振動較大或設備的墊鐵斜度可為1/40。

　　(3)采用斜墊鐵時，斜墊鐵的代號宜與同代號的平墊鐵配合使用。

　　(4)斜墊鐵應成對使用，成對的斜墊鐵應采用同一斜度。

　　在設備底座和基礎表面間設置墊鐵的作用是：

　　(1)調整設備的標高和水平度；

　　(2)矯正設備底座的微量變形；

　　(3)將設備的負荷(包括設備重量、地腳螺栓拉緊力和其他附加力等)傳遞給基礎；

　　(4)使設備底座與基礎面間保留的，以確保二次灌漿層能充滿設備底座底面與基礎表面之間的空隙；

　　(5)設備不作二次灌漿時，墊鐵對設備的振動有阻尼作用。

　　墊鐵的負荷和面積，墊鐵和灌漿層承受負荷有三種情況：

　　(1)當墊鐵組數較多，且無灌漿層，或有灌漿層只起固定墊鐵和防止水、油流入底座下等作用時，負荷全部由墊鐵承受。

　　(2)當墊鐵組有數量，每組墊鐵均墊穩、墊實，且灌漿層與設備底座底面接觸緊密時，負荷由墊鐵和灌漿層共同承受。

　　(3)當設備底座下墊鐵組數較少或采用無墊鐵安裝，墊鐵或調整螺釘只起設備找標高、找水平作用，灌漿層和設備底座底面接觸緊密時，負荷全部由灌漿層承受。
