鑄鐵V型架

　　V型架的用途：主要檢測檢驗軸類或圓柱狀工件的尺寸誤差。工作范圍包括校正軸類工件的垂直度、同心度及劃線等。

　　V型架的材質：分別為HT200-300,_大理石，鑄鋼，及磁性。

　　V型架的用途：主要用于軸類工件的檢驗，校正，劃線，還可用于檢驗工件垂直度，平行度。

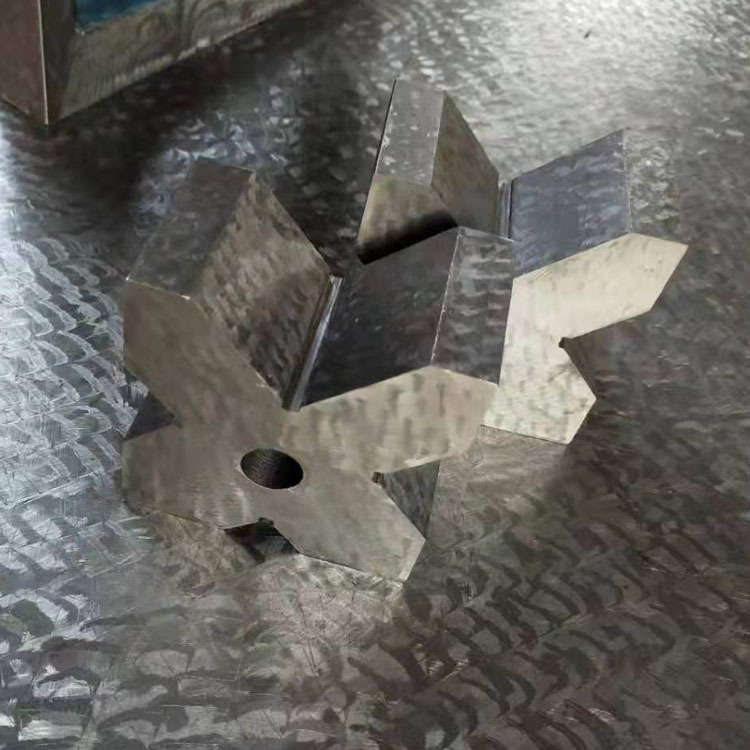

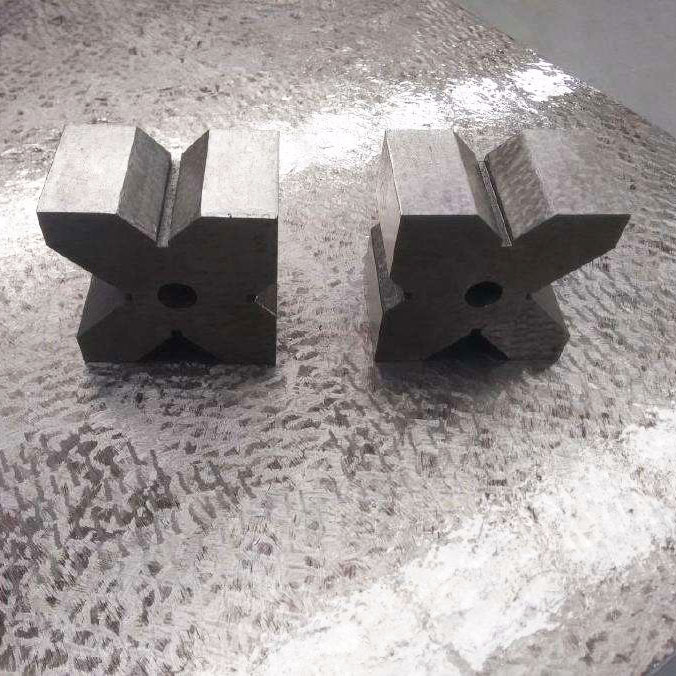

　　V型架標準：按_GB4972-85標準制造，一般都成對供應，是一個四棱體，四個工作面上或四個尺寸不同的90度的槽。主要適用于軸類零件的檢驗和劃線。

　　V型架規格：100×100×80mm 150×150×80mm 200×200×90mm 300×300×120mm

　　V型架的生產工藝：經過兩次人工時效后且精加工完畢后的V型架半成品，6個或4個一組串聯進行鏟刮。其目的是_單對V型架的尺寸精度統一。為便于測量工作的便捷，輕便等原因，對于小型V型架采用實心結構工藝，大型V型架采用框架式結構工藝。

　　V型架外觀：實心結構的V型架采用全工作面涂防銹油，框架式結構工作面涂防銹油，空心部分涂藍色或黃色油漆。

　　V型架使用注意事項：為_軸類工件的檢驗結果準確有效，V型架_成對供應。

　　V型架承載_嚴格按照規定承載。放置V型架由于過載承載而引起變形，導致測量結果不準確。

　　使用完畢后的V型架應立式置于水平面。并做好防塵等工作。

　　由于V型架是成對使用，所以應避免在使用過程中造成單個V型架的磕碰，放置待檢工件也許格外注意。防止因磕碰破損對V型架及待檢工件的損壞。

　　V型架的包裝及運輸：采用木箱成對包裝。由于V型架是較輕的檢驗工具，所以運輸過程中應防摔及防止重物擠壓。
